Applikation
Funktionshülse

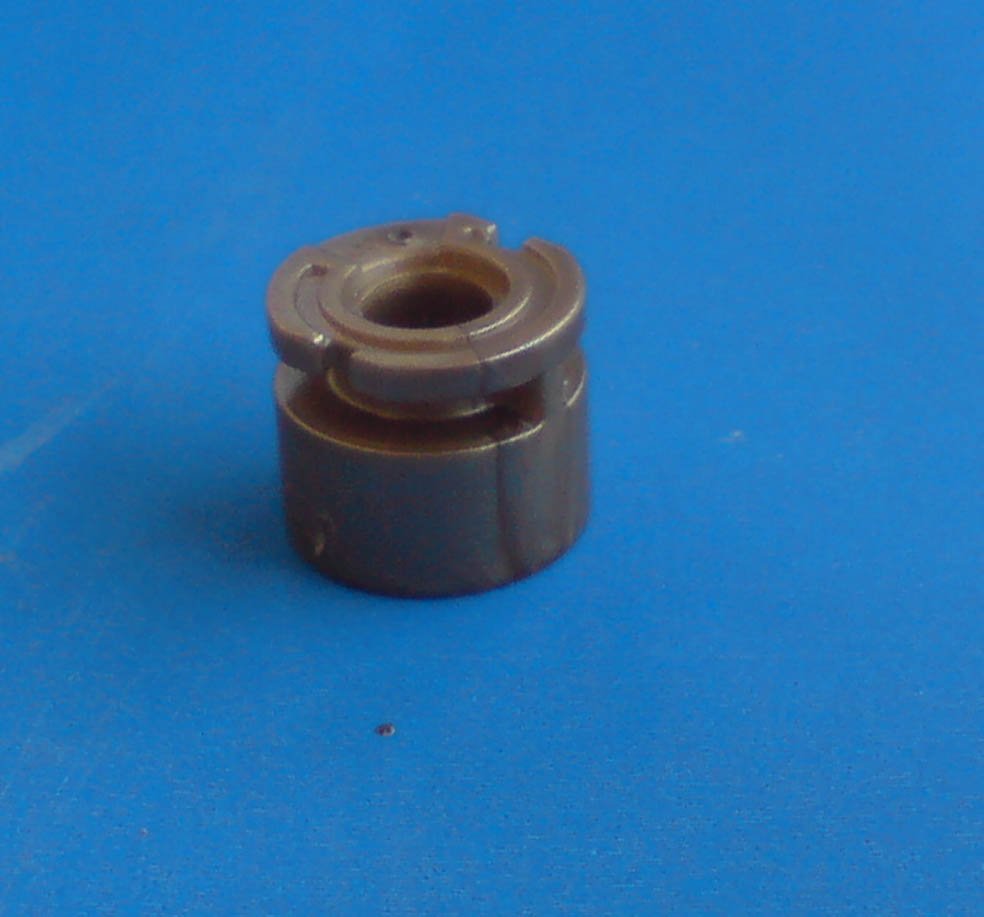

Abb1:Ansicht

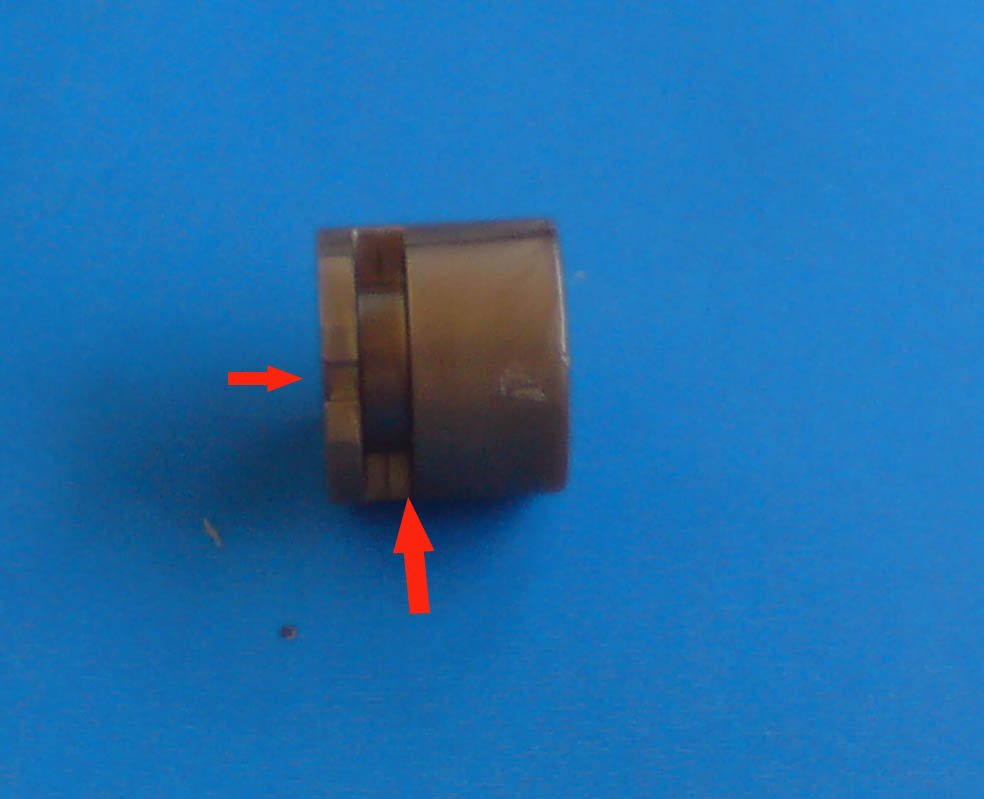

Abb2: Ansicht. Der größere Pfeil deutet auf Ausformungen die es ermöglichen das Bauteil formschlüssig zwischen 2 Schalen einzuklemmen.(Passende Gegenteile unter "Torso"). Der kleinere Pfeil deutet auf eine von 2 Einkerbungen, die der Fixierung der Funtionshülse bei der Endmontage des Kompletbauteils "Torso" dienen

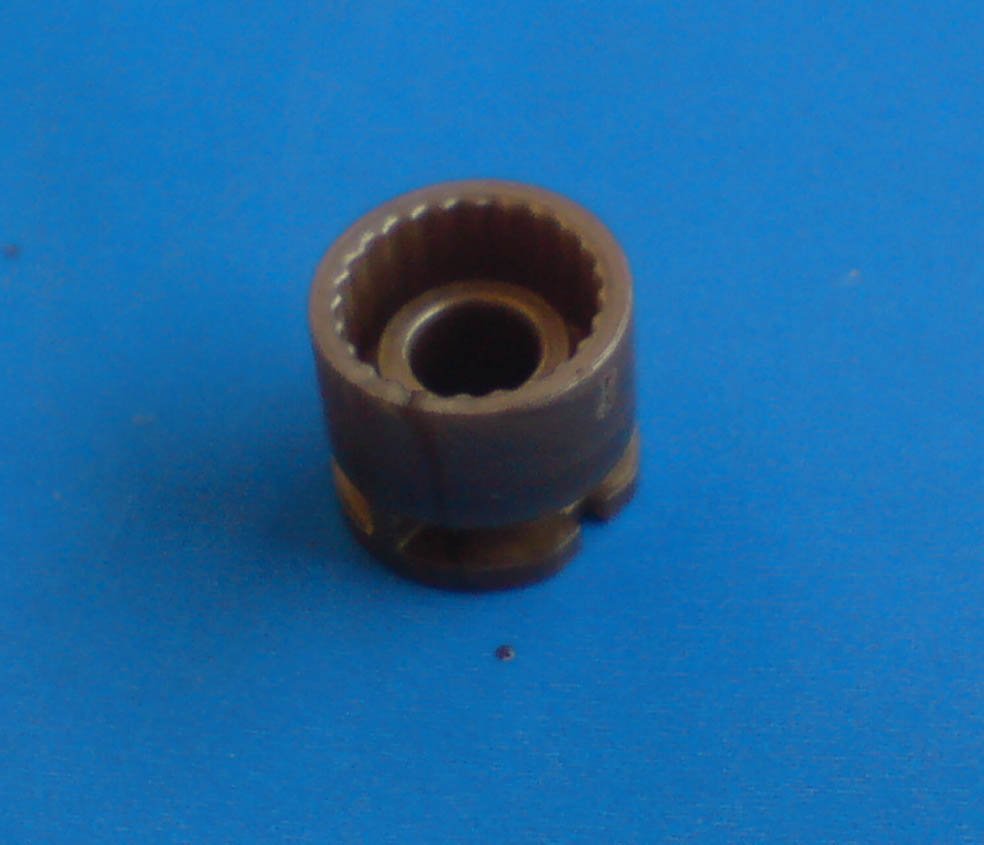

Abb 3: Ansicht. An der Oberseite ist deutlich eine Öffnung für Ringschnappverbindungen die,durch einen vorgesetzten, geriffelten Ring drehmomentenabhängig gerastert ist (passendes Gegenstück unter""90°Gelenk) zu erkennen.
| Branche: | Spielzeug |
| Materialgruppe ISO 1043: | ABS |
| Funktion 1: | Design realisieren |
| Funktion 2: | Übertragen Rotationsbewegungen |
| Funktion 3: | Führen von anderen Körpern |
| Fügeverfahren 1: | bewegliche Ringschnappverbindung mit Rasterung |
| Fügeverfahren 2: | formschlüssiges Einklemmen |
| Herstellverfahren: | Spritzgießen (1-Komponenten) |
| Hauptbelastungsart (mechanisch): | Schubbelastung |
| Abmaßklasse: | 5-25 mm |
| Wanddickenklasse: | 1-2 mm |
| Gewichtsklasse: | 0-1 g |
| Einsatzumgebung Temperatur von [°C]: | -10 |
| Einsatzumgebung Temperatur bis [°C]: | 60 |
| Einsatzumgebung Medien: | Haushaltsreiniger |
| Anforderungs-Infos: | -keine scharfen Ecken oder Kanten -keinerlei gesundheitsgefährdende Stoffe dürfen auswandern können,oder sich durch Speichel bzw. Haushaltsreiniger herauslösen lassen. |
| Bauteil-Infos: | -Teil des Lego Steck-Bausatzes "Danju" - mit den meisten anderen Lego-Produkten kombinierbar. |
| Endanwender der Komponente: | Lego |
| Werkzeug-Infos: | Hochwertiges Spritzguß-Werkzeug für sehr große Stückzahlen |
