Applikation
Strömungskanal verzweigt
Die Hauptfuktion der Komponente ist die Luftfilterung. Eine Zusatzfunktion ist die Dichtverschweißung des hellen Deckels.
Eine Besonderheit ist ein y-förmig verzweigter Strömungskanal, der im WIT-Verfahren (Wasserinndrucktechnologie), in einem Prozessschritt erzeugt wird.
Die Grafik des Schnittbildes verdeutlicht des Strömungskanal und die übrigen Funktionen/Komponenten.
Als eine Zusatzfuntionen enthält die Komponente einen Deckel, der mit einer Dichtung durch eine Schnappverbindung gefügt wird.

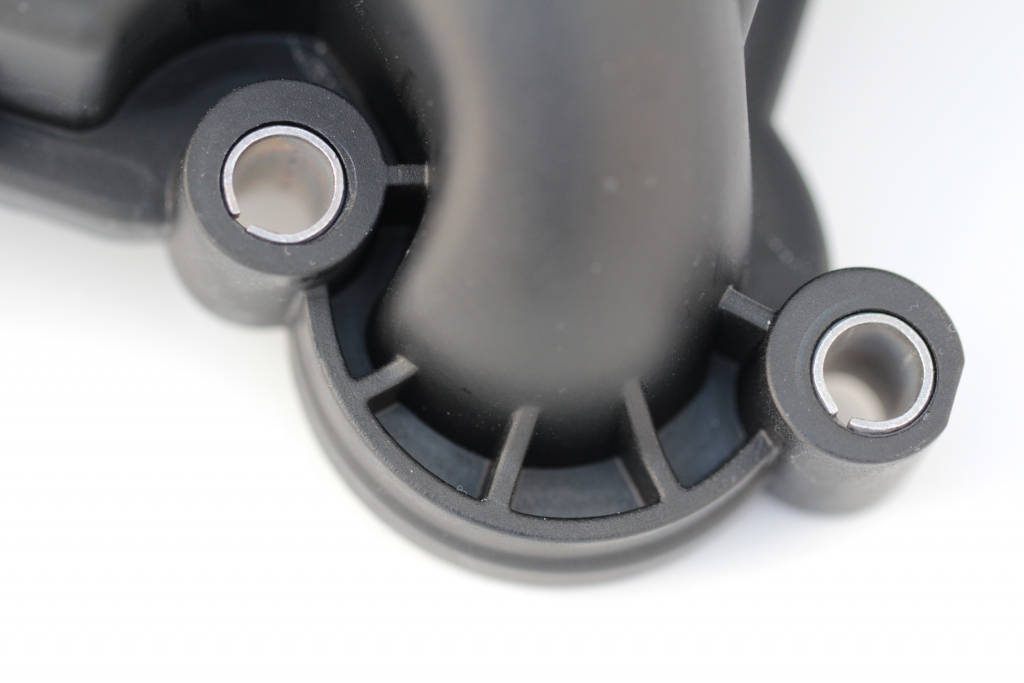

Um die Dichtverbindung relaxationsarm zu realisieren, wird die Kraftübertragung der Schraubverbindung durch eine eingelegte Metallbuchse realisiert.
| Hersteller der Komponente: | Hengst Filtertechnik |
| Materialgruppe ISO 1043: | PA |
| Funktion 1: | Strömungskanal bilden |
| Funktion 2: | Dichten gegen Gase |
| Fügeverfahren 1: | Schnappen Biegeschnapphaken |
| Fügeverfahren 2: | Schweißverbindung |
| Herstellverfahren: | Spritzgießen (1-Komponenten) |
| Sonderverfahren 1: | WIT (Wasserinndrucktechnologie) |
