Applikation
Pedal verrippt

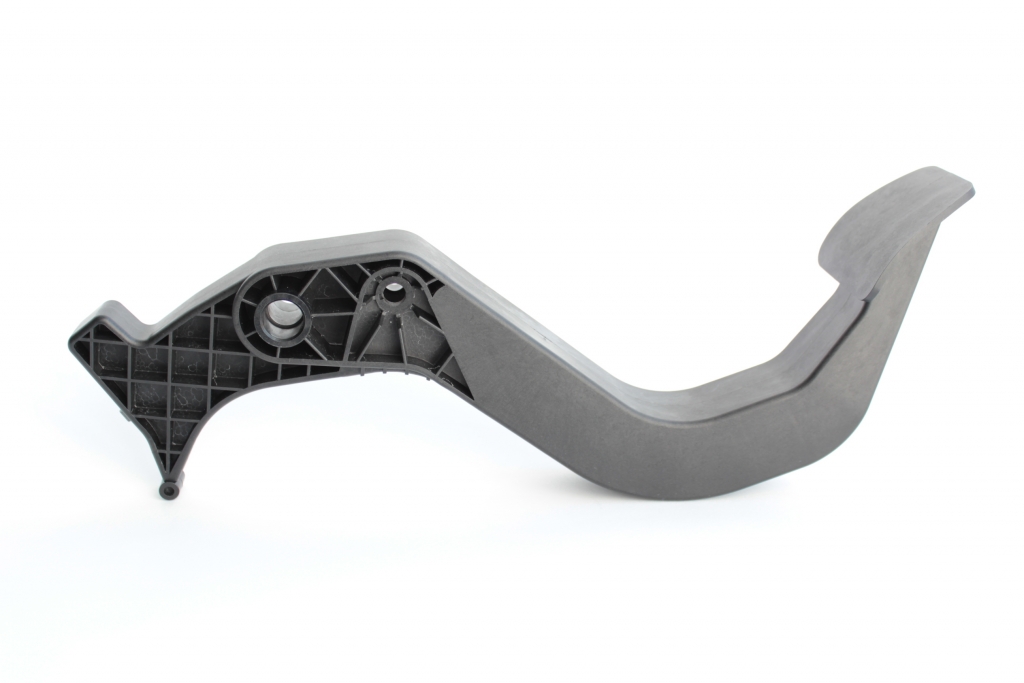

Bei dem Pedal handelt es sich um eine 1-Komponente-Spritzgussbauteil, bei dem die Übertragung der Kräfte/Momente durch eine klassische Verrippung und eine große Bauhöhe realisiert wird.

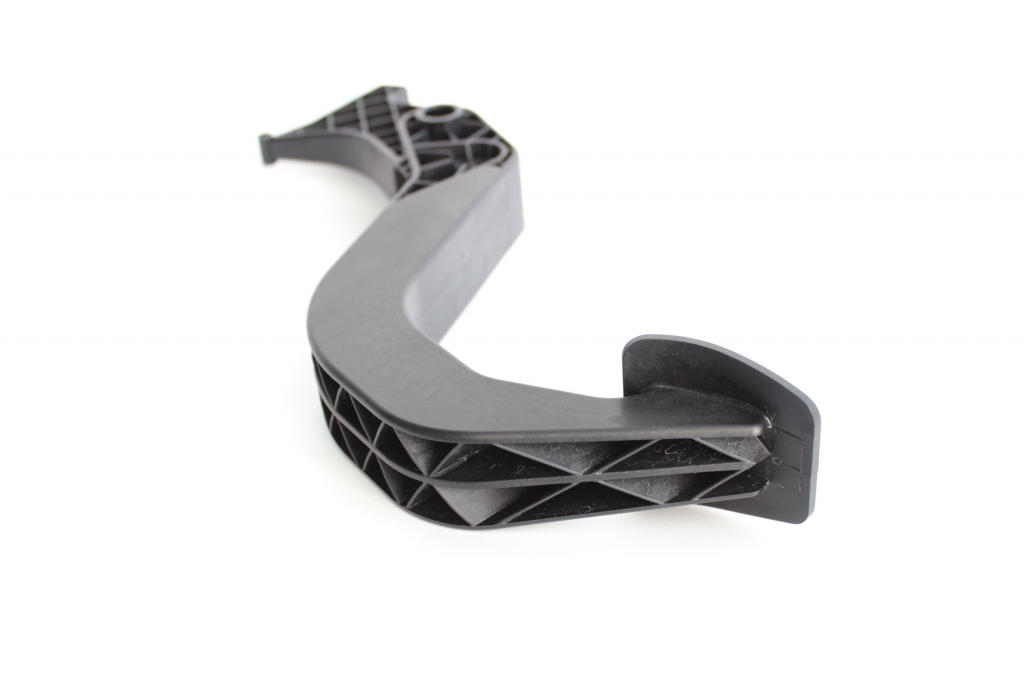

Der vordere Bereich des biegebelasteten Trägers ist von unten verrippt. Dadurch ist die Verrippung für den Nutzer nicht sichtbar.
Im Lagerbereich springt die Verrippung um 90°, ist für den Anwender aufgrund des Einbaus aber nicht sichtbar.

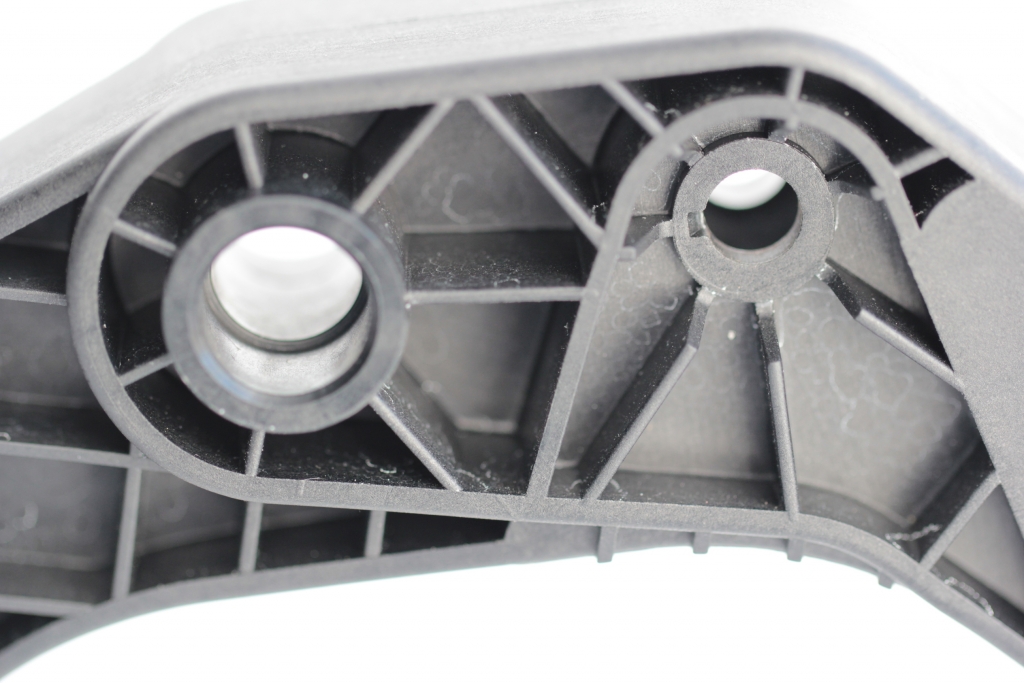

Der torsionsbelastete verippte Lagerungsbereich
| Branche: | Automobil |
| Hersteller der Komponente: | PME-Fluidtechnik |
| Materialgruppe ISO 1043: | PA |
| Funktion 1: | Biegeträger |
| Funktion 2: | Drehmomentenübertragung |
| Funktion 3: | Versteifung |
| Funktion 4: | Übertragen Rotationsbewegungen |
| Herstellverfahren: | Spritzgießen (1-Komponenten) |
| Gewicht [g]: | ca. 260 |
| Anforderungs-Infos: | Übertragung hoher Kräfte und Momente |
